Промышленные предприятия
Резервуарное хранение продукта непосредственно на территории производства.
Промышленные резервуарные решения
Производство резервуаров РВС с монтажом под ключ
Изготовление вертикальных стальных резервуаров, доставка на объект, сварочно-монтажные работы, контроль сварных соединений и гидроиспытания.
РВС 500–3000 м³ ГОСТ 31385–2016 Монтаж на объекте Гарантия на металлоконструкции
Комплекс работ Изготовление, доставка, монтаж и испытания
ГОСТ 31385–2016 Базовое исполнение РВС по требованиям стандарта
До 24 месяцев Гарантийные обязательства на металлоконструкции
От 500 до 3000 м³ Подбираем объём и комплектацию под задачу объекта

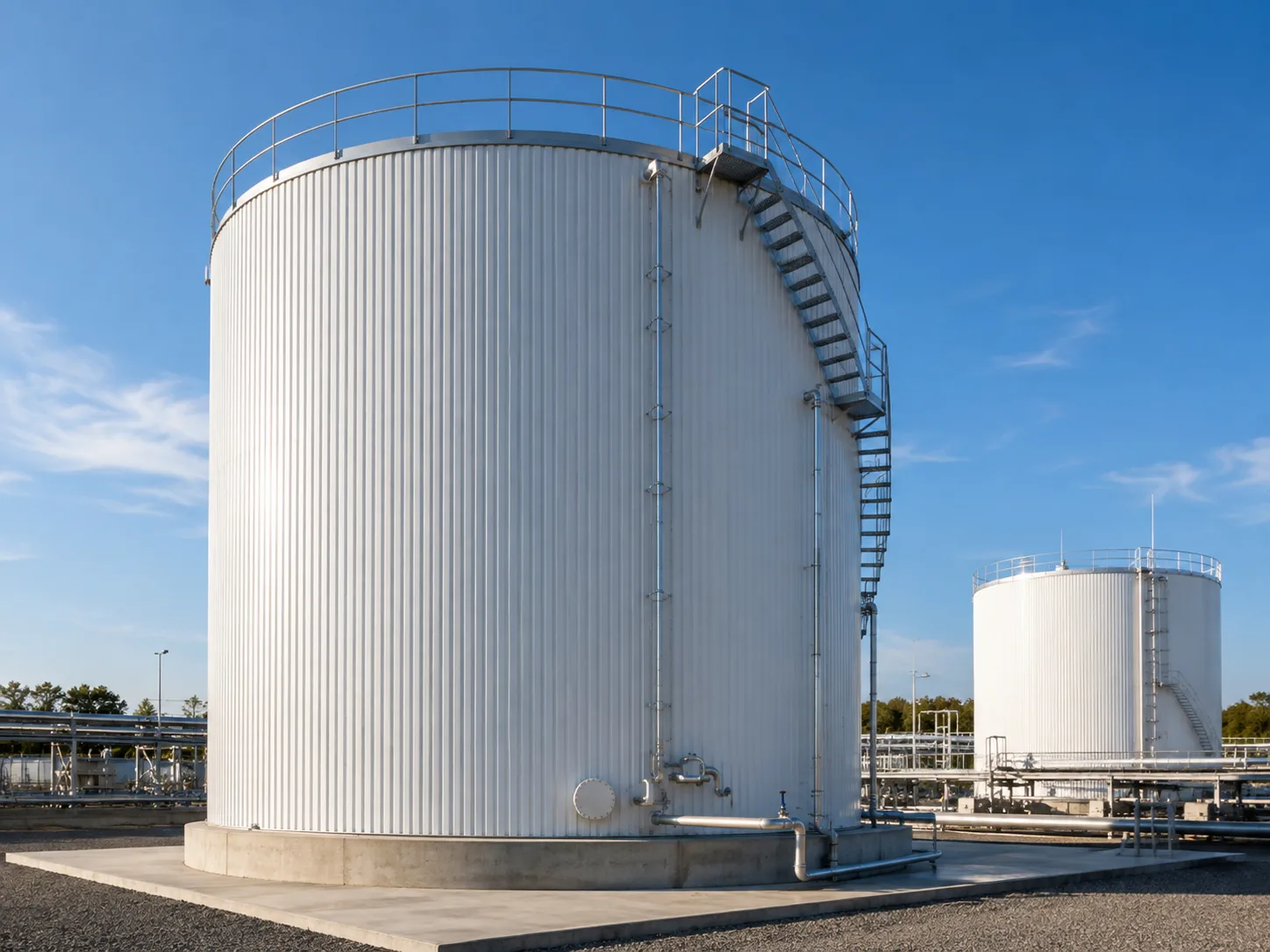

Промышленное хранение
Резервуар РВС как часть инфраструктуры предприятия
Вертикальный стальной резервуар проектируется и комплектуется с учётом требуемого объёма, хранимого продукта, условий эксплуатации, строительной площадки и технологической схемы объекта.
- Изготовление комплекта металлоконструкций резервуара
- Доставка металлоконструкций и материалов на объект
- Монтаж корпуса, днища, крыши, лестниц и площадок
- Неразрушающий контроль сварных соединений
- Проведение гидравлических испытаний
- Передача комплекта сопроводительной документации
Производство + монтаж под ключ
Области применения
Для объектов, где требуется большой стационарный запас
Нефтебазы и терминалы
Организация стационарного резервуарного парка требуемой производительности.
Асфальтобетонные производства
Варианты исполнения для хранения и разогрева битума с внутренним подогревателем.
Инфраструктурные объекты
Индивидуальная комплектация резервуара под технологическую схему заказчика.
Варианты объёма
РВС 500, 1000, 2000 и 3000 м³
Стоимость каждого варианта рассчитывается отдельно с учётом металлоёмкости, комплектации, назначения резервуара, доставки и условий монтажной площадки.

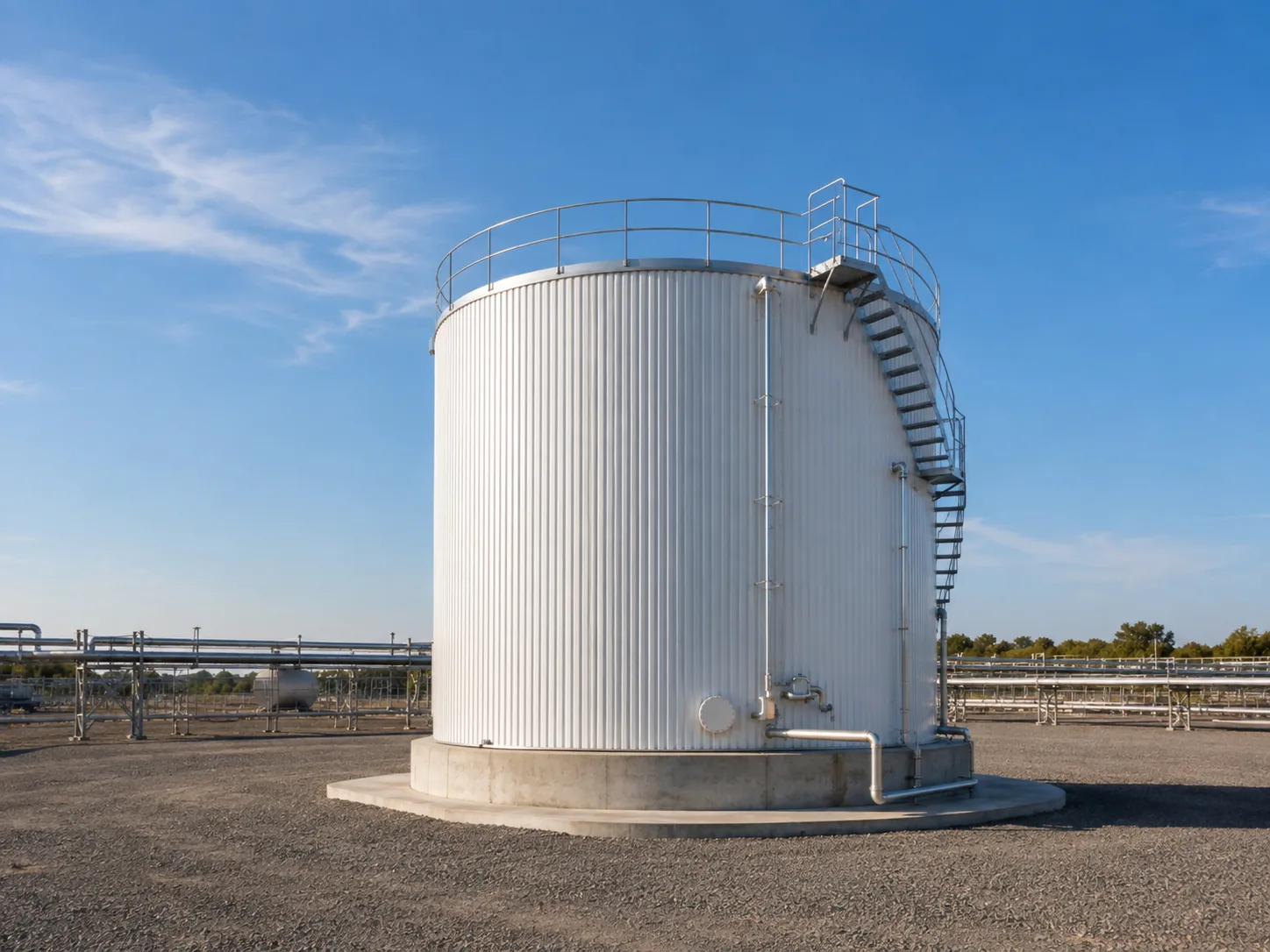

500 м³ РВС-500
Решение для объектов, где нужен промышленный запас при сравнительно компактных габаритах резервуара.
Стоимость
По запросу
Рассчитать

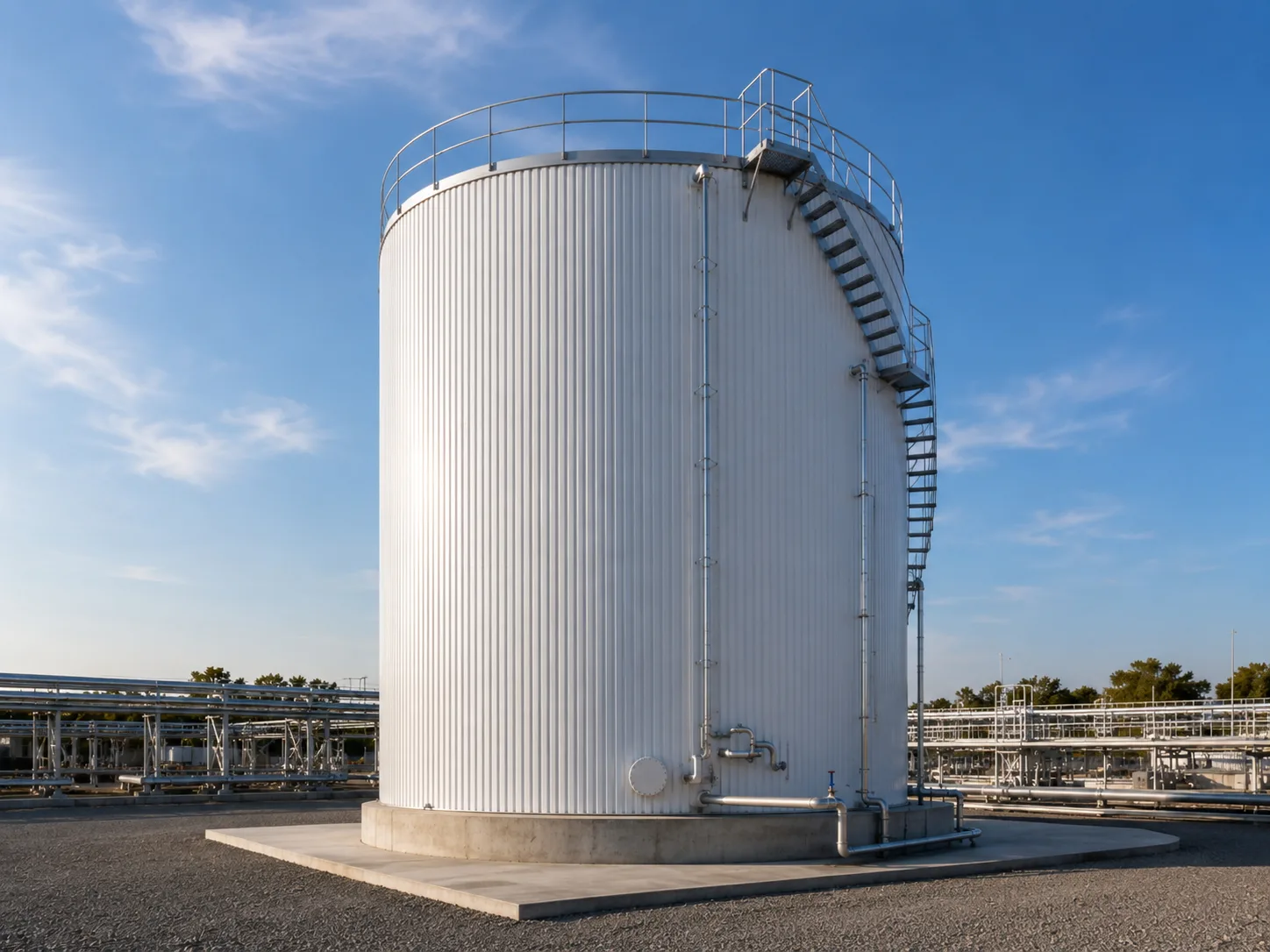

1000 м³ РВС-1000
Базовый пример исполнения по ГОСТ 31385–2016. Возможна комплектация внутренним подогревателем.
Стоимость
По запросу
Рассчитать

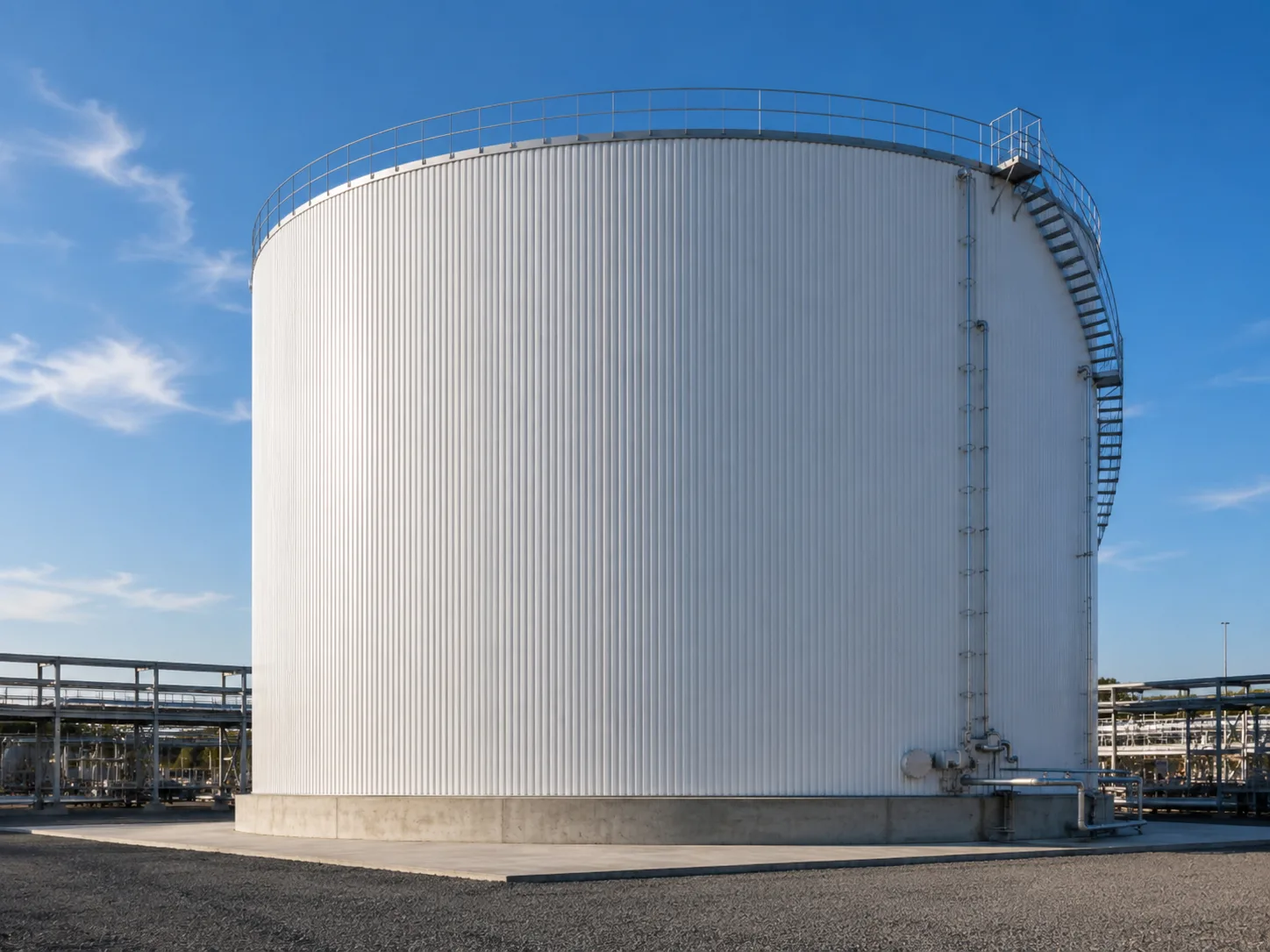

2000 м³ РВС-2000
Для крупных производственных площадок и создания увеличенного единовременного запаса продукта.
Стоимость
По запросу
Рассчитать

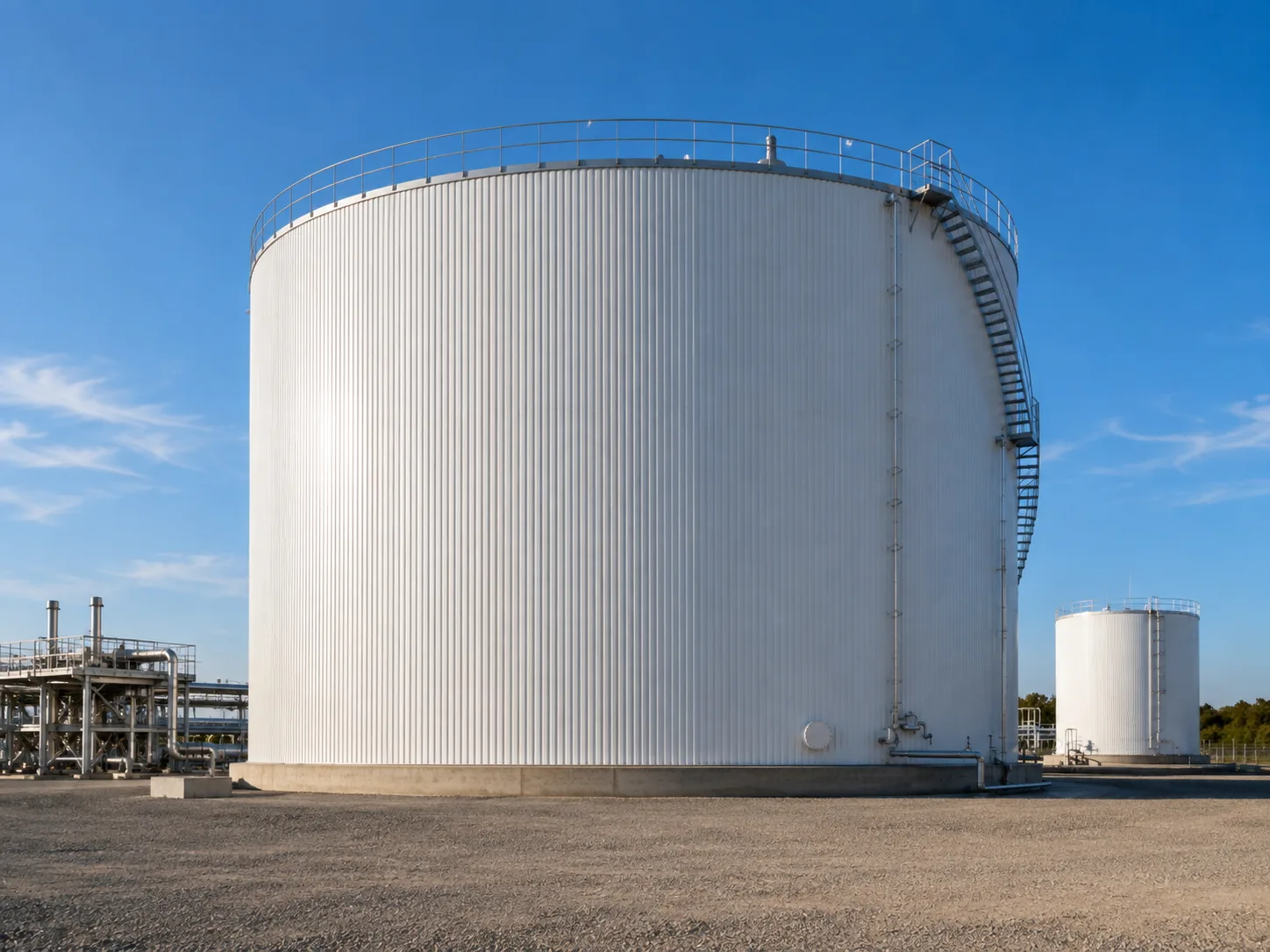

3000 м³ РВС-3000
Резервуар большого объёма для промышленных комплексов и крупных систем резервуарного хранения.
Стоимость
По запросу
Рассчитать Пример исполнения
Технические характеристики РВС-1000
В качестве базового примера приводим исполнение резервуара объёмом 1000 м³, рассчитанного для хранения и разогрева битума.
- Рулонный метод исполнения корпуса
- Рулонное исполнение днища
- Коническая каркасно-щитовая крыша
- Шахтная лестница
- Переходная площадка и площадка обслуживания на крыше
- Люки и патрубки по проектной комплектации
Для битума возможно оснащение внутренним подогревателем:
змеевики для термального масла из бесшовной трубы Ду 57.
В базовом РВС-1000 площадь поверхности подогревателя составляет около 89 м².
Номинальный объём1000 м³
Внутренний диаметр10 430 мм*
Стандарт изготовленияГОСТ 31385–2016
Корпусрулонный метод
Днищерулонное исполнение
Крышаконическая каркасно-щитовая
Лестницашахтная
Срок изготовления м/к45 рабочих дней
Срок службыне менее 20 лет
Гарантия на м/кдо 24 месяцев
От заявки до готового резервуара
Берём на себя полный цикл работ
Сбор исходных данных
Объём, продукт, регион, условия площадки и требуемая комплектация.
Техническое решение
Определяем исполнение резервуара и состав необходимых металлоконструкций.
Производство
Изготавливается комплект металлоконструкций РВС для последующей сборки.
Доставка
Металлоконструкции и материалы доставляются на строительную площадку.
Монтаж РВС
Сборка корпуса, днища, крыши и вспомогательных металлоконструкций.
Контроль сварки
Проводятся предусмотренные технологией методы неразрушающего контроля.
Гидроиспытания
Испытания выполняются после завершения сборочных и сварочных работ.
Сдача объекта
Передача резервуара и предусмотренного комплекта сопроводительных документов.

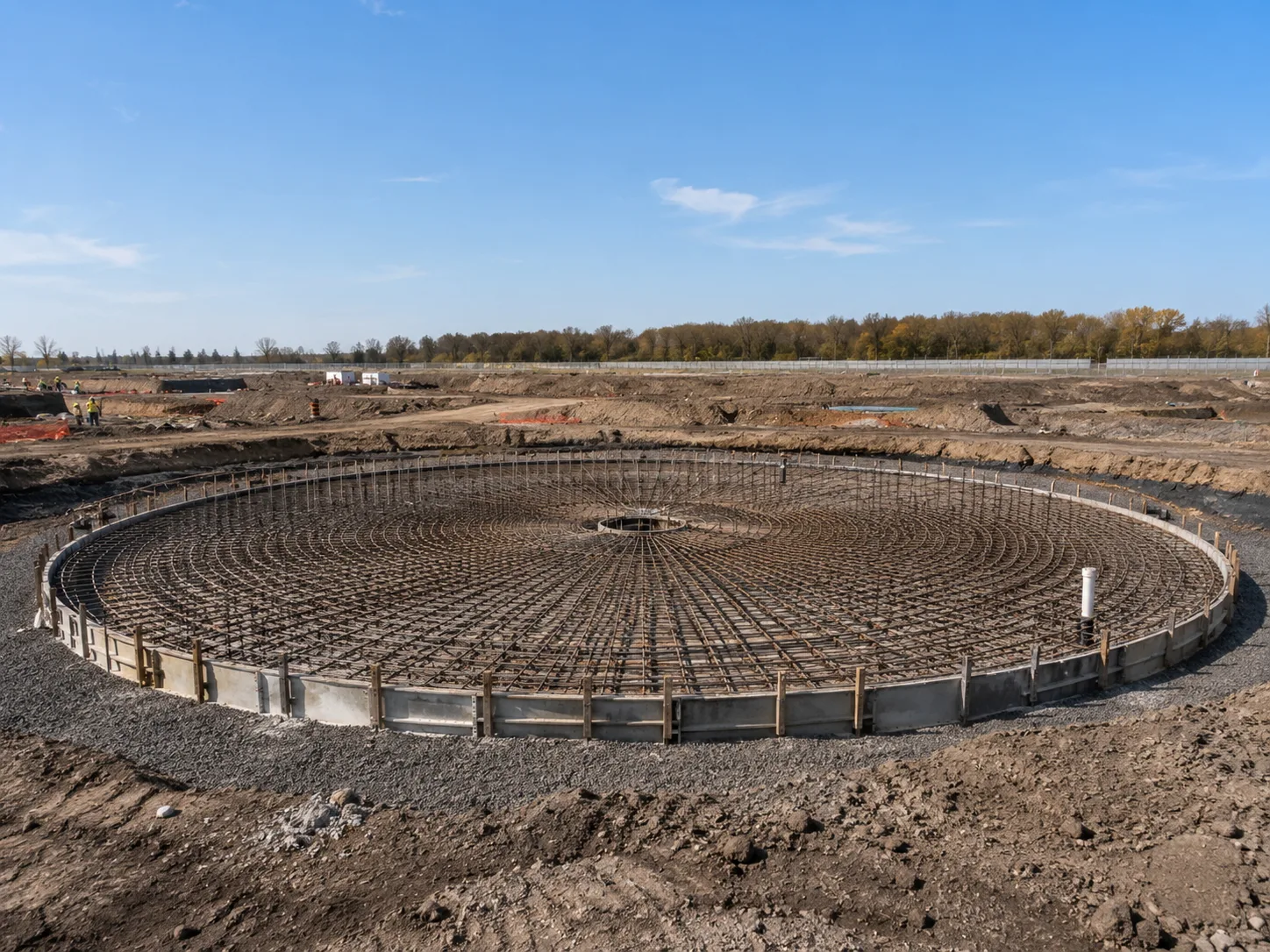

Подготовка площадки
Надёжное основание под РВС
Конструкция фундамента определяется проектом с учётом геологии, характеристик грунта, массы резервуара и условий эксплуатации.
Для РВС-1000 в исходном техническом решении предусмотрена железобетонная плита диаметром около 11,5 м.
- Разработка котлована ориентировочной глубиной 2–2,5 м
- Послойное уплотнение основания
- Устройство слоя ЩПС и песчаной подготовки
- Бетонная подготовка около 100 мм
- Армирование в две сетки
- Железобетонная плита ориентировочной толщиной 500 мм
Указанные размеры относятся к конкретному базовому решению РВС-1000.
Для каждого объекта конструкция основания должна определяться проектом.
Организация монтажа
Что входит в работы и что необходимо подготовить на площадке
В монтажные работы входит
- Монтажное и сварочное оборудование
- Расходные сварочные материалы
- Сборка металлоконструкций РВС
- Неразрушающий контроль сварных соединений
- Вакуумирование, метод «мел-керосин», ПВК
- Организация работы монтажной бригады
- Проведение гидроиспытаний резервуара
На площадке заказчика
- Освещение строительной площадки
- Свободные подъездные пути
- Место временного хранения материалов
- Спецтехника для монтажа металлоконструкций
- Электроснабжение монтажного участка
- Точки подачи и слива воды для испытаний
- Насосы, манометры и временные трубопроводы по согласованной схеме
Производство и монтаж

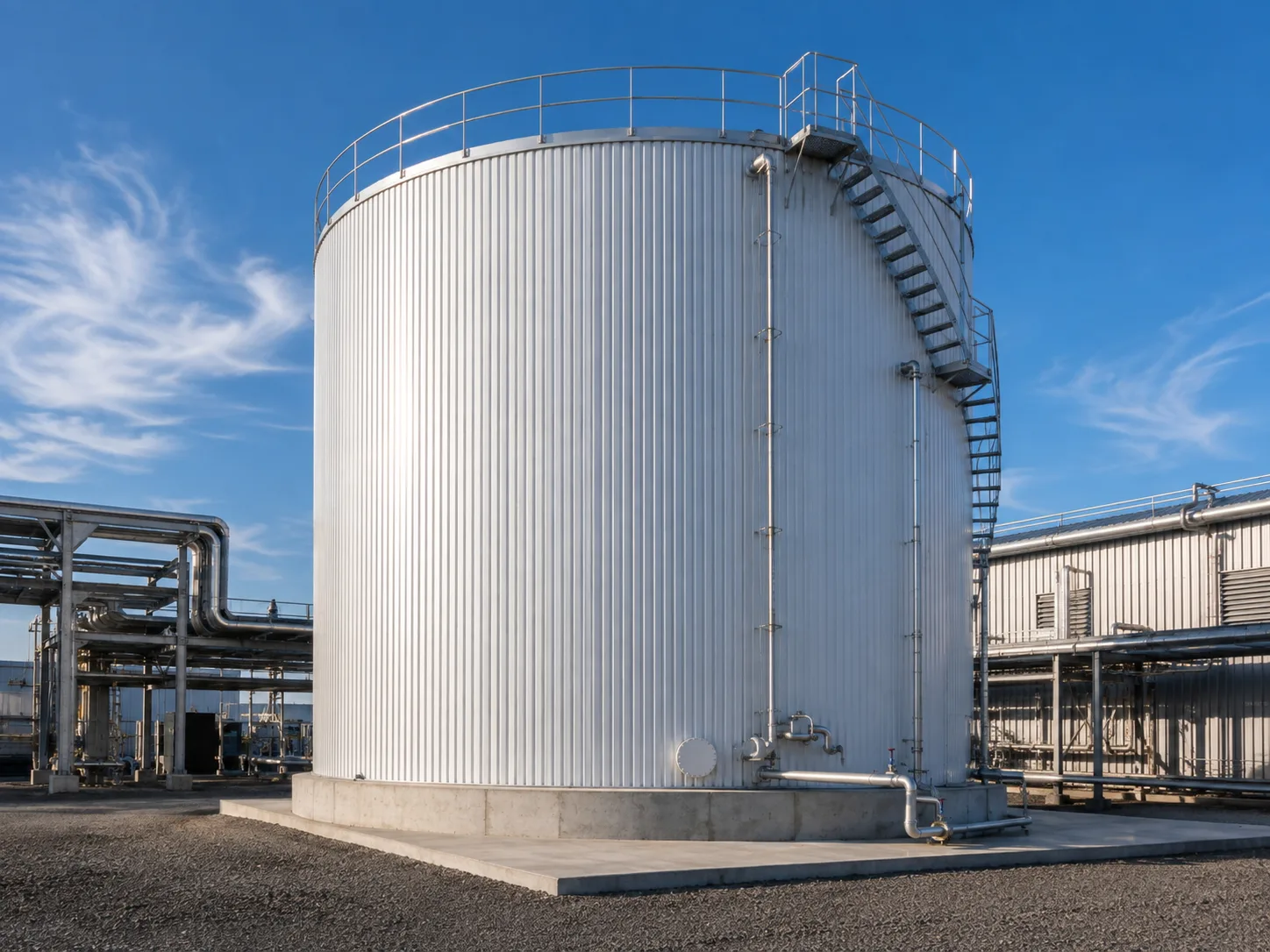

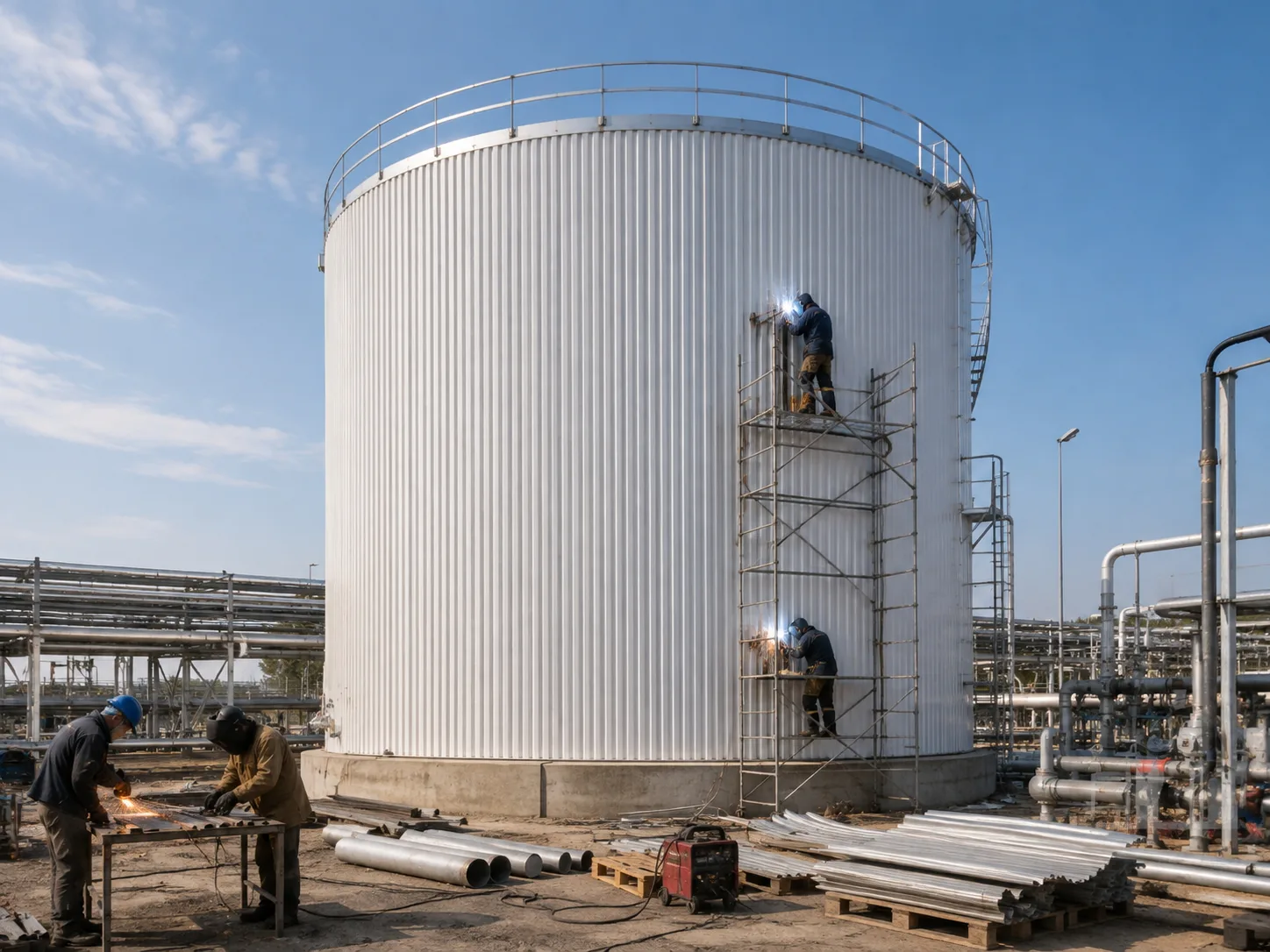

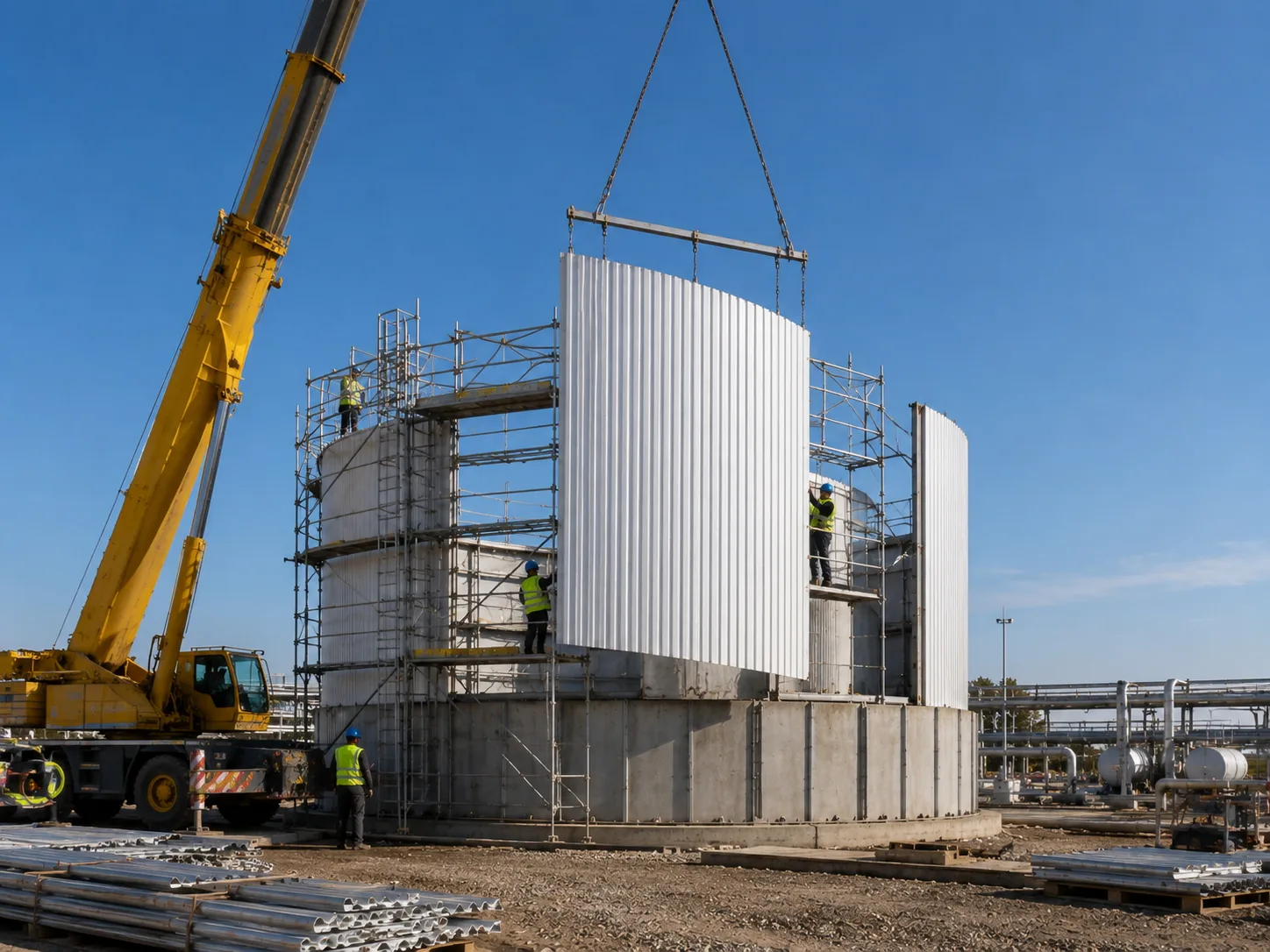

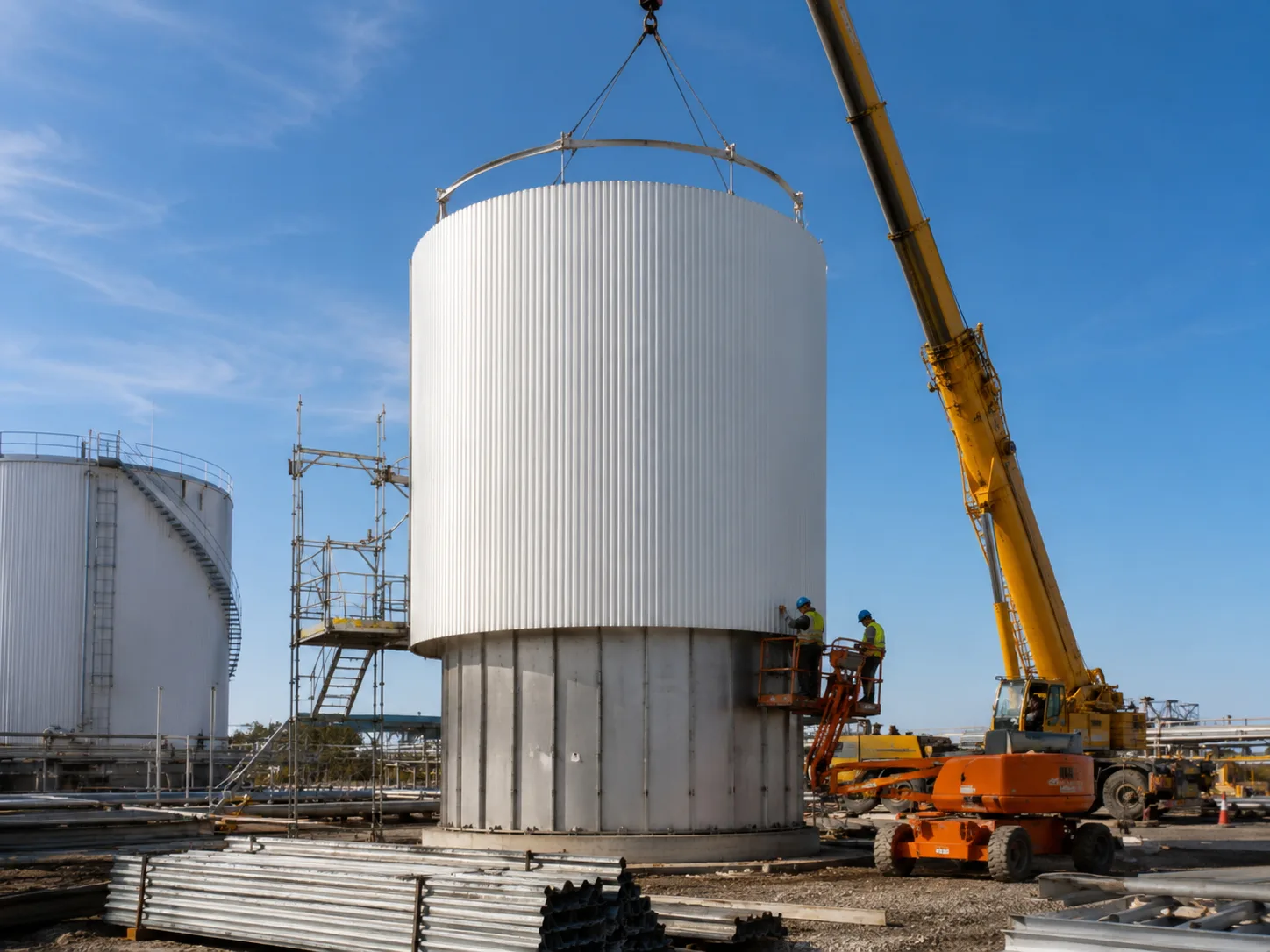

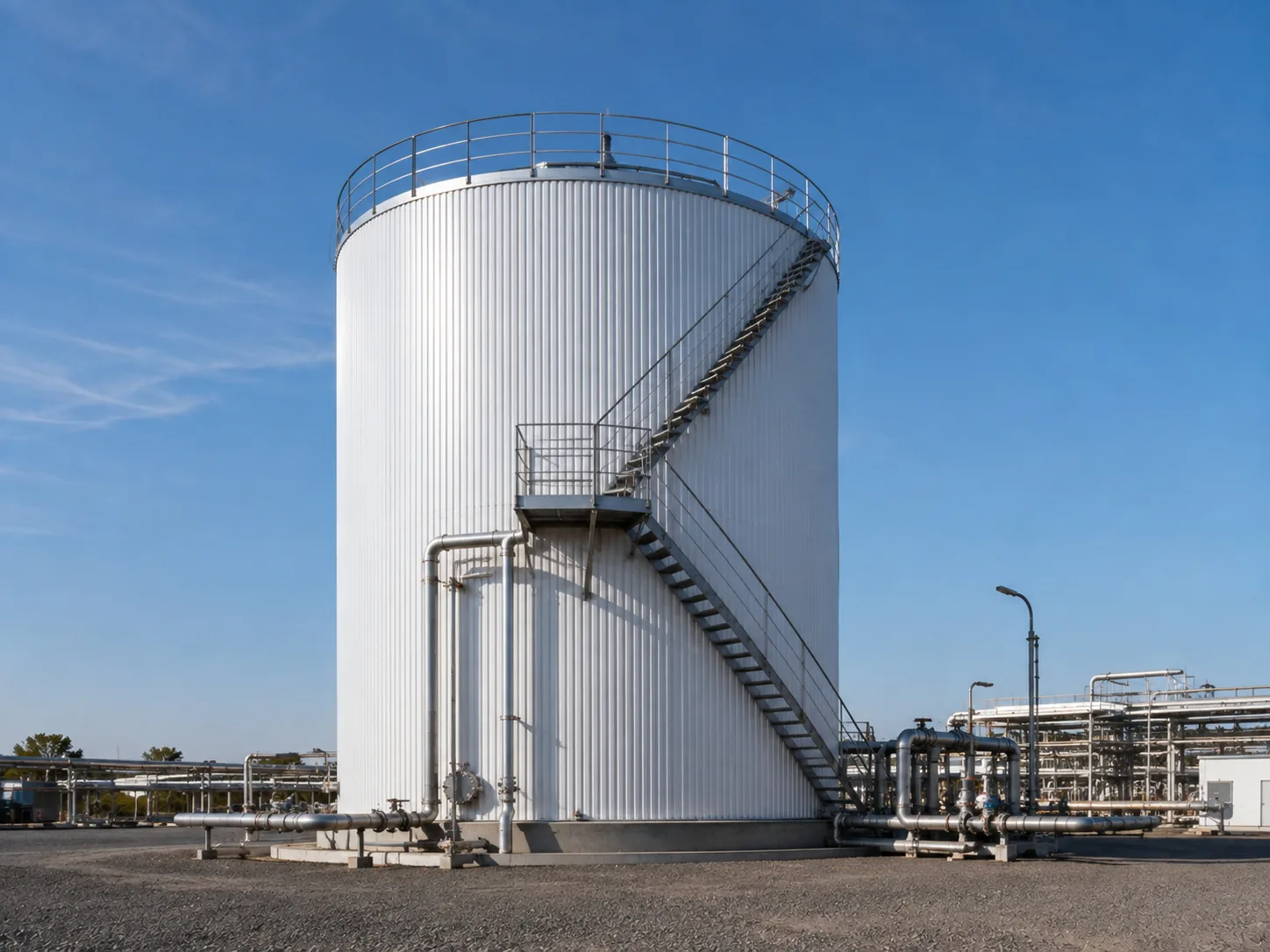

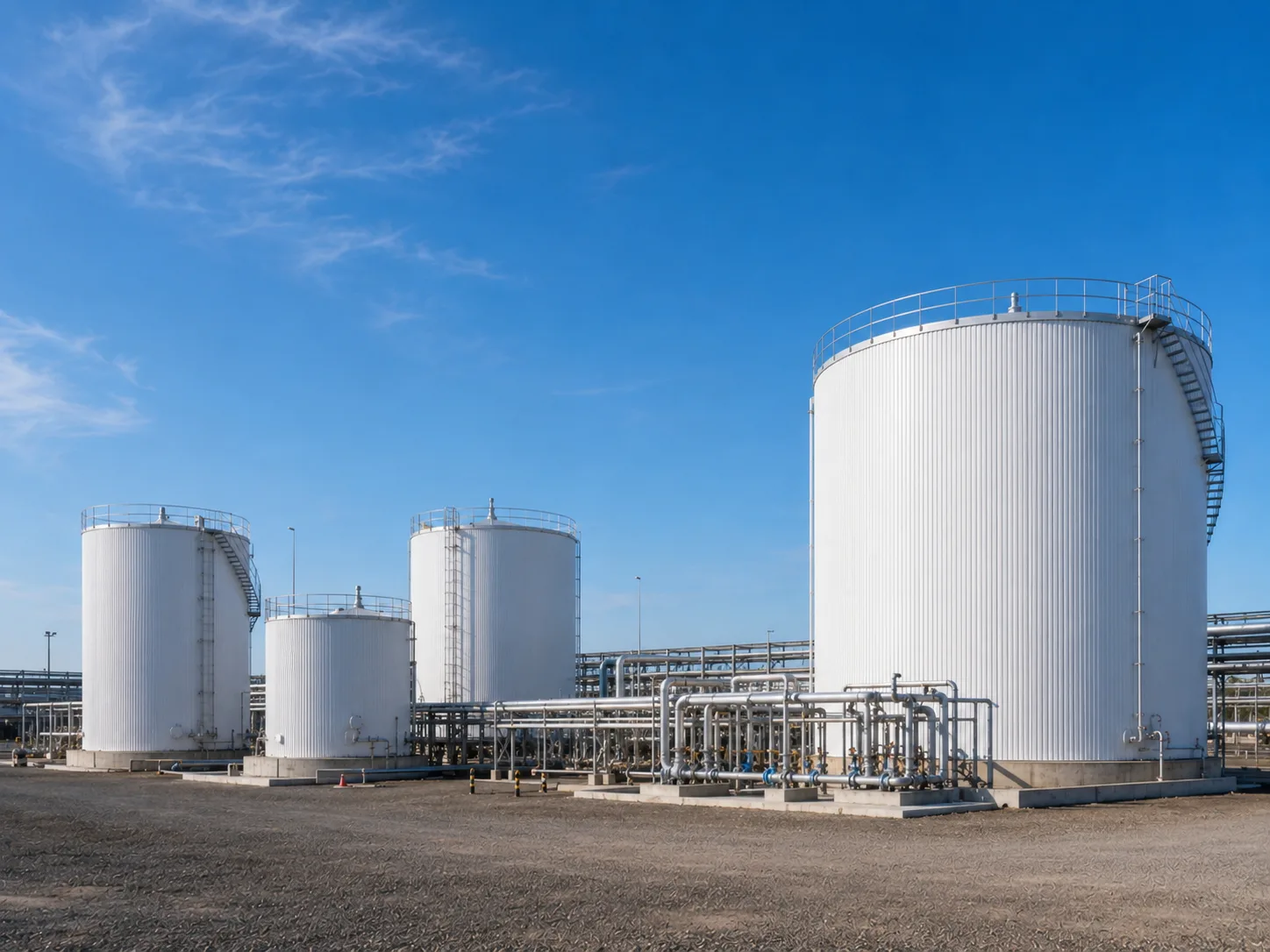

Фотографии резервуаров и этапов работ
Нажмите на фотографию для увеличения.
Документация
Документы на металлоконструкции
Вместе с продукцией передаётся предусмотренный договором комплект сопроводительных документов.
DOC Упаковочный лист Комплектация отгружаемой партии металлоконструкций.
QC Протокол качества Документы контроля качества изготовленной продукции.
CERT Сертификаты на материалы Подтверждающая документация на использованные материалы.
Получить коммерческое предложение
Рассчитаем РВС под ваш объект
Укажите объём резервуара, продукт, регион монтажа и основные требования. Специалист Топливной Компании Галактика уточнит детали и подготовит предложение.
